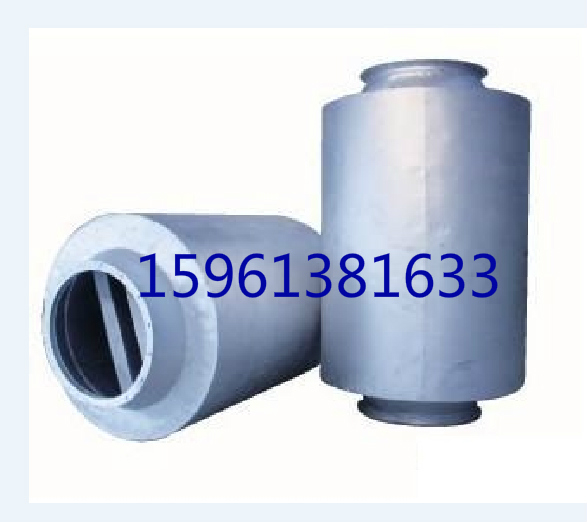

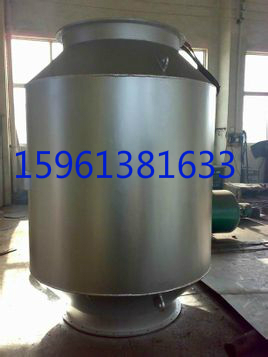

通風管道消聲器、通風管道**器�。�！
品質保證，效果極佳！15961381633
一、概述
通風管道消聲器系列產品是連云港助利機械設備有限公司研發并生產的用于治理各類風機對環境所形成的空氣動力性噪聲的消聲裝置，供各類風機**降噪之用。已廣泛用于電力、石油、化工、冶金、市政、紡織、水泥、環保等行業的高效消聲降噪之用。例如：高壓風機、離心風機、軸流風機、羅茨風機、鼓風機、引風機、送風機、通風機、斜流風機、橫流風機、鍋爐風機、除塵風機等等風機。
二、訂貨選型須知
1. 消聲對象及安裝位置 便于為貴廠選擇最佳的型號。
2. 接口尺寸 便于貴廠的現場安裝聯接。
3. 風 量 m3/H、m3/min或 m3/sec。
4. 壓 力 Pa、KPa、MPa。
三、原理
該消聲器系列產品為阻抗聲流型。根據對各類風機運行現場的噪聲源進行實際測試所取得的頻譜特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據，同時采用具有較大材料飾面的狹矩形通道，以增強吸收效果。風機的噪聲源在最大噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量的要求也不相同。為此本產品采用了對高、中頻噪聲起消聲作用的阻式結構及對中、低頻噪聲起消聲作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種消聲區，用以最大限度地增寬消聲頻帶，以實現良好的消聲效果。
如果不采取消聲措施，風機進出風口噪聲一般可達120分貝，遠遠超過了國家標準及ISO國際標準要求。用戶按要求安裝本產品后，極限噪聲級將符合國家標準要求及ISO國際標準要求，**效果特別好。
四、型號及參數
*可按照用戶條件精心設計、制造其他規格及外形產品，消聲效果特別好
|
公司型號
|
適用風機參數
|
風機**器外形參考尺寸
|
阻力損失小于Pa
|
消聲量
|
||
|
排風量 m3/h
|
法蘭接口mm
|
總長 mm
|
外徑mm
|
|||
|
ZGF-XX
|
-
|
-
|
-
|
-
|
-
|
25-35db(A)
|
|
ZGF3
|
3000
|
200-350
|
1600
|
600
|
100
|
|
|
ZGF6
|
6000
|
300-350
|
1700
|
600
|
200
|
|
|
ZGF8
|
8000
|
300-350
|
1800
|
700
|
235
|
|
|
ZGF12
|
12000
|
400-500
|
1800
|
800
|
250
|
|
|
ZGF15
|
15000
|
500-600
|
2100
|
900
|
260
|
|
|
ZGF20
|
20000
|
500-600
|
2200
|
1000
|
260
|
|
|
ZGF25
|
25000
|
500-600
|
2300
|
1000
|
260
|
|
|
ZGF30
|
30000
|
500-600
|
2600
|
1200
|
280
|
|
|
ZGF40
|
40000
|
600-700
|
2800
|
1200
|
300
|
|
|
ZGF80
|
80000
|
800-1000
|
3000
|
1600
|
300
|
|
|
ZGF100
|
100000
|
800-1000
|
3200
|
1750
|
300
|
|
|
ZGF200
|
200000
|
800-1000
|
3200
|
1800
|
300
|
|
|
ZGF500
|
500000
|
800-1200
|
3600
|
2000
|
500
|
|
|
ZGF800
|
800000
|
800-1200
|
4200
|
2100
|
500
|
|
|
ZGF1000
|
1000000
|
1200-1500
|
5000
|
2400
|
500
|
|
|
ZGF-XX
|
-
|
-
|
-
|
-
|
-
|
|
