一、用途
連云港助利機械生產的汽液兩相流水位自動控制裝置已廣泛用于電力，冶金，石油，化工等行業的高、低壓加熱器，軸封加熱器、鍋爐汽包、連續排污擴容器、生水加熱器、熱網加熱器等需要液位控制的設備，本產品讓企業收到良好的經濟效益和社會效益。
在電力、化工、石油、冶金等企業生產中有大量的加熱器、鍋爐汽包、連續排污擴容器、等需要液位控制的設備，目前企業所用的大多為機械浮球式、電動式和氣動式。這些產品不僅成本高，控制復雜，而且執行機構動作頻繁，普遍存在易卡澀、 易磨損、 易汽蝕、易泄漏等問題。導致故障率高，維護費用大，對設備的安全經濟運行造成重大影響。
針對上述情況，我公司研發出新型汽液兩相流水位自動控制裝置。它利用汽液兩相流平衡原理，實現液位自動控制。摒棄了容易沖蝕的機械活動部件和電子元件，克服了一般疏水調節器難以解決的問題，保證了疏水調節系統安全可靠運行�？商岣呓o水溫度，煤耗顯著降低。該裝置結構簡單、可免維護、管理方便使用壽命長。目前已在近百家電廠不同機組（N6、12、25、50、100、125、200、300、600MW）的各類熱交換器上廣泛應用。
二、水位控制裝置結構和工作原理
1、裝置結構

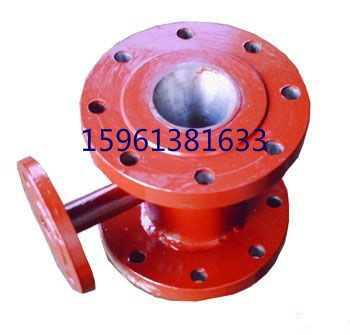

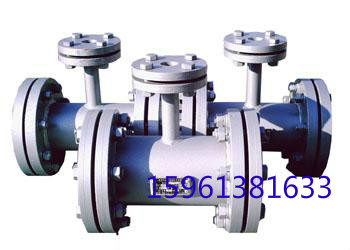

本裝置由傳感信號管和調節器兩部分組成，調節器由殼體、聯接法蘭及一條漸縮漸擴形的閥芯組成，中部為調節汽進口其作用是控制疏水量的大小。
2、工作原理
當加熱器內水位上升時，相應地信號管內水位也上升，導致發送汽體的通流面積減小，調節管路內汽相流量減小，液相流量增大，導致調節閥喉部汽相通流面積減小，疏水有效通流面積增大，從而疏水排出量不斷增大，最后在新的疏水位高度上建立平衡，反之亦然。
三、主要優點
產品無任何運動部件，無機械及電氣傳動裝置，可靠性好，不受外界干擾，抗干擾能力強，安全性能高�？蓪�(shí)現自動連續調節，自調能力強，液位相對穩定，無需外力驅動。閥芯采用優質不銹鋼材料，高溫下耐腐蝕，可滿足設備長期運行，一經安裝使用基本無需維護。

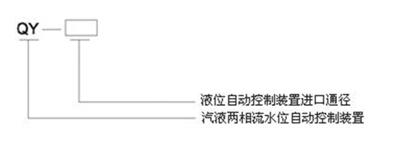

四、型號說明及規格型號表
|
型號 |
接管通徑 |
一般適用 機組 |
外殼材質 |
閥芯材質 | |
|
進/出水口 |
信號采集口 | ||||
|
QY--- |
-- |
-- |
-- |
-- |
-- |
|
QY-D40-15 |
DN40 |
DN15 |
100MW以下 |
碳鋼或 客戶要求 |
304、316不銹鋼或客戶要求 |
|
QY-D50-25 |
DN50 |
DN25 | |||
|
QY-D50-32 |
DN50 |
DN32 | |||
|
QY-D80-32 |
DN80 |
DN32 | |||
|
QY-D80-40 |
DN80 |
DN40 | |||
|
QY-D80-50 |
DN80 |
DN50 | |||
|
QY-D100-32 |
DN100 |
DN32 | |||
|
QY-D100-40 |
DN100 |
DN40 | |||
|
QY-D100-50 |
DN100 |
DN50 | |||
|
QY-D100-65 |
DN100 |
DN65 | |||
|
QY-D125-50 |
DN125 |
DN50 |
100-200MW | ||
|
QY-D125-80 |
DN125 |
DN80 | |||
|
QY-D150-65 |
DN150 |
DN65 | |||
|
QY-D200-50 |
DN200 |
DN50 |
300MW | ||
|
QY-D200-80 |
DN200 |
DN80 | |||
|
QY-D250-65 |
DN250 |
DN65 |
300-600MW | ||
|
QY-D250-80 |
DN250 |
DN80 | |||
|
QY--- |
-- |
-- |
-- |
-- |
-- |
*可根據客戶實際運用情況另行設計任何尺寸。
五、訂貨須知
1、用戶提供配用汽液兩相流裝置為何設備，及有關壓力、溫度、出口管徑、疏水量等參數。
2、提供各連接系統法蘭，接管具體尺寸。
3、方位空間及原系統流程圖。
六、改造后運行實例
1、加熱器水位穩定
運行實踐表明，汽液兩相流水位自動控制裝置投運后自調節能力強，當機組負荷在 100％～60％范圍內變化時，加熱器水位波動值為50～100mm，并能全自動工作，保證水位上不報警，下有水位。而且，調試操作簡單方便，一次調整到位后再不需進一步調整，可做到不用操作隨機啟停，減輕了運行人員的維護管理工作量。
2、可靠性明顯提高
由于汽液兩相流水位自動控制裝置同原水位調節器相比，無機械運行部件和電氣、氣動控制元件，因此水位器的故障率大幅度降低，減輕了現場檢修人員的維護工作量，使用壽命長。由于新型水位器是全密封裝置，因此無泄漏且安全可*。原有水位調節器的熱工控制系統和裝置全部取消，免除了熱工人員的維護管理。
3、提高經濟效益
某電廠200MW機組6＃機改造前給水溫度（2002年下半年平均值）為234.4℃，改造后給水溫度（2003年下半年平均值）為239.6℃，給水溫度上升5.2℃。根據200MW機組熱力計算結果；給水溫度每升高10℃，影響煤耗2.0g／kw·h。若扣除負荷因素，下半年發電量4.5億kw·h，則下半年節約標準煤450t，全年按9.0億kw·h發電量計算，則全年節約標準煤900t。改造后經濟效益十分明顯。
